1、用途及特點

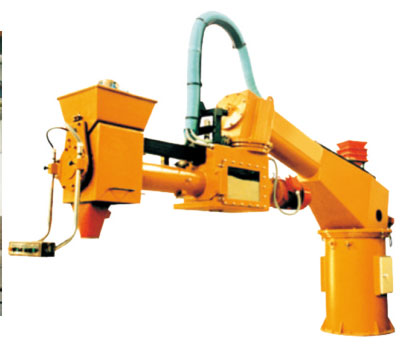

　　該混砂機是在吸收國外同類設備的優點，進行優化設計，并經多次改進，長期生產驗證而研制的新產品，是混制樹脂砂及水玻璃砂的理想設備。本機可準確定量加入新砂、再生砂及粘結劑，用于連續混制冷凝樹脂砂、水玻璃砂，作業面積大。它具有以下優點：

　　（1）粘結劑供給系統采用電動變量隔膜泵、齒輪泵。重量輕，體積小，結構緊湊，質量穩定可靠。

　　（2）混砂均勻，有效的保證造型（制芯）質量及成型率。

　　（3）混砂時間短，頭尾砂少，排料干凈。

　　（4）具有對開式的混砂攪攏壁，便于攪攏壁，葉片的清理以及葉片的調整。

　　（5）電控系統采用PLC控制，設置充分的工作顯示、制約保護及故障顯示，工作可靠，便于操作。

　　（6）雙臂回轉，具有較大的作業面積。

　　2、工作原理

　　混砂機構由一級混砂攪攏及二級混砂攪攏組成，混砂機構與底座之間以及兩級混砂攪攏之間皆由四接點回轉支承聯接。

　　一級攪攏由減速電機經彈性聯軸器帶動攪攏軸轉動，砂子由進砂口定量進入，經螺旋片向前輸送，二級混砂攪攏混砂開始段，自近端控制閥加入固化劑，經小葉片攪攏預混后面的近端閥加入樹脂進入混砂段。混砂段的小葉片為可調式，既可調整葉片與攪攏壁的間隙以補償因磨損而造成的間隙加大，又可調整葉片與軸線呈不同的角度，使砂的運動方向和速度有所變化，從而加強了砂子之間的穿插能力，達到想的混砂效果。
